LBUT55B數字超聲波探傷儀
發布時間：2020-10-05 作者：魯超超聲 點擊：111次
LBUT55B無系統在線升級功能
技術參數
名稱 | 技術數據 |
掃描范圍 | 0～10000 |
垂直線性誤差 | ≦3% |
水平線性誤差 | ≦0.1% |
探傷靈敏度余量 | ≧65dB（深200mmφ2平底孔） |
動態范圍 | ≧32dB |
分辨率 | ≧40dB |
頻率范圍（MHz） | 0.5～20 |
增益調節（dB） | 0～110 |
材料聲速（m/s） | 1000～15000 |
抑制 | 0～80% |
工作溫度（℃） | -27～70 |
外形尺寸 | 225*170*50 |
重量（Kg） | 1.8 |
主要功能
l 10個獨立探傷通道（可根據用戶需求擴展）；
l 可自由存儲、回放300幅A掃波形及數據；
l DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
l B掃描功能，清晰顯示缺陷縱截面形狀；
l 自動錄制探傷過程并可以進行動態回放大；
l Φ值計算(大平底、平底孔、短橫孔等于Φ值自動計算)；
l 兩孔測試法自動校準：探頭K值、前沿、零點、材料聲速；
l K值自動計算；
l 三倍近場區曲線；
l 深度補償，自動生成TCG曲線；
l 回波次數分析；
l 重復頻率設置。
輔助功能
l 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
l 自動顯示缺陷回波位置(深度d、水平p、距離s、波幅H、當量dB、孔徑Φ值)；
l 自由切換四種標度方式：深度、聲程、投影、曲率；
l 角度和K值兩種輸入方式；
l 閘門聲光報警；
l 休眠和屏保；
l 中英文操作界面。
產品特點
l 與計算機通訊，實現計算機數據管理，井可導出Exce l格式、A4紙張的探傷報告；

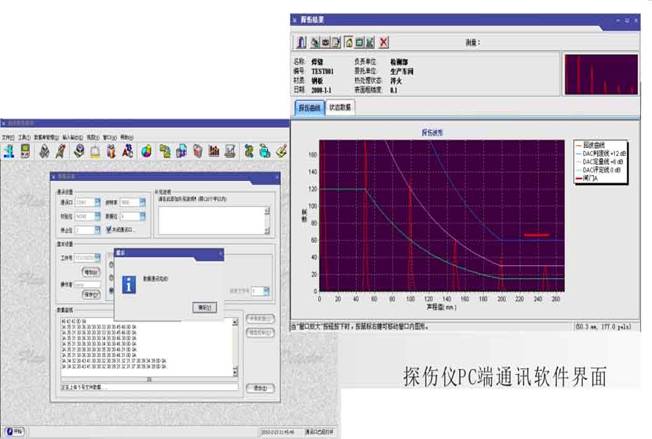

l 利用PC端通訊軟件可以升級儀器系統的功能；
l 高性能安全環保鋰電池供電．可連續工作10小時；
l IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力極佳；
l 26萬色真彩屏超高亮顯示，高度可調，適合強光、弱光的工作環境。
標準配置
LBUT55/55B 主機 | 1臺 |
直探頭2.25MHz3/4英寸（美國TRU-SONIC） | 1支 |
斜探頭4P 8*9 60º（美國TRU-SONIC） | 1支 |
電源適配器 | 1個 |
BNC電纜 | 2根 |
PC通訊軟件 | 1套 |
選配件
探頭 |
標準試塊 |
筆記本電腦 |
